Автор Сообщение

великий магистр
Группа: Участники
Сообщений: 905
Добавлено: 19-10-2004 17:21
ТРЕБЮШЕ, ИЛИ ГРАВИТАЦИОННЫЕ МЕТАТЕЛЬНЫЕ МАШИНЫ
Д.Уваров
Эта статья посвящена техническим особенностям гравитационных метательных машин. О тактике и истории боевого применения требюше, а также средневековой терминологии будет сказано в отдельной статье, посвященной европейским средневековым метательным машинам в целом.
Основное внимание было сознательно уделено требюше европейского образца.

http://xlegio.ru/treboche.htm

Средневековые метательные машины западной Евразии
Д.Уваров

В этой статье основное внимание уделено западноевропейским метательным машинам, но затронута также техника Византии и мусульманских стран. Цивилизации западной Евразии не были отделены друг от друга каменной стеной, заимствования друг у друга и взаимное противоборство были важнейшими движущими силами их развития.

http://www.xlegio.ru/artilery/diu/medieval_artillery1.htm

великий магистр
Группа: Главный администратор
Сообщений: 2765
Добавлено: 21-10-2004 03:25
Немного картинок из ссылки Вадима в др. теме нашего форума.

Баллиста:



Требюше:



http://www.medieval-wars.com/books/tunis/weapons_05eng.html

великий магистр
Группа: Участники
Сообщений: 905
Добавлено: 13-11-2004 15:53
Осадные устройства (англ)
http://www.siege-engine.com/Chapter.EnginesOfWar.shtml

http://198.144.2.125/Siege/Blueprints.htm

http://www.trebuchet.com/

http://www.btinternet.com/~feudal.archers/trebuchet.html

Статья из Википедии (англ) http://en.wikipedia.org/wiki/Siege_engine

великий магистр
Группа: Участники
Сообщений: 905
Добавлено: 11-12-2004 13:50
Катапульта с лебедкой

Катапульта является одним из самых древних традиционных видов оружия. Катапульта с лебедкой имела гибкое плечо, сгибающееся назад при помощи ручной лебедки, а также ковш, куда по приставной лестнице помещали камень для броска. Засов лебедки открывался, освобождая гибкое плечо. Оно, в свою очередь, било по ковшу, выбрасывавшему камень на значительное расстояние. Группа таких катапульт, бьющих по врагу одновременно, могла обеспечивать прекрасную защиту.

Из раздела "Боевые машины и механизмы" Леонардо да Винчи
Там же изображение
http://www.vinci.ru/2/tezaurus/16/statia_5.html

великий магистр
Группа: Модераторы
Сообщений: 1557
Добавлено: 04-11-2005 03:27
Ворон – разрушитель крепостной стены:



Ящичный ворон:

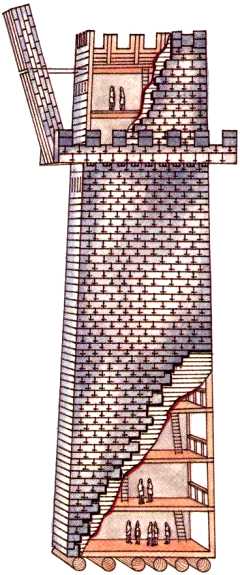

Осадная башня:



Полибол:

великий магистр
Группа: Модераторы
Сообщений: 1557
Добавлено: 27-12-2005 00:26
Метательные орудия http://www.xenophongroup.com/montjoie/armed_en.htm

EARLY HANDGUNS in MUSEUMS http://www.xenophongroup.com/montjoie/earguns.htm

Gunpowder Weapons of the Late Fifteenth Century
http://www.xenophongroup.com/montjoie/gp_wpns.htm

Reconstructed Gunpowder Artillery of the Middle Ages http://www.xenophongroup.com/montjoie/guns_etc.htm

Fifteenth-Century Gunpowder Artillery in Museums http://www.xenophongroup.com/montjoie/mus-pea.htm

Fifteenth-Century Iron Bombards http://www.xenophongroup.com/montjoie/mus-pea2.htm

Non-Gunpowder Artillery (требюше и др.)
http://www.xenophongroup.com/montjoie/ngp_arty.htm


фогт
Группа: Участники
Сообщений: 95
Добавлено: 08-02-2006 20:07
Рекомендую по теории осад смотреть http://www.geocities.com/Pentagon/6750/vauban_frame.htm

ландмаршал
Группа: Участники
Сообщений: 179
Добавлено: 13-03-2006 23:51



"Мангонель" с фиксированным противовесом и воротами в виде "беличьих колес"


Требюше с подвешенным противовесом

ландмаршал
Группа: Участники
Сообщений: 179
Добавлено: 14-03-2006 00:10
Есть изображения вот таких "игрушечных" сборных средневековых осадных орудий. Неплохо выполненных.











Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 08-06-2006 02:24
1761 245 лет назад - Генри ШРАПНЕЛЬ (1761 - 13.3.1842), английский изобретатель, придумавший артиллерийский снаряд с картечными пулями.
http://users.livejournal.com/_m_u_/202705.html

вассал
Группа: Участники
Сообщений: 64
Добавлено: 07-09-2006 12:18
Осадная техника XIII-XIV веков.
Применялась Орденом меченосцев при осаде городищ в Ливонии



Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 01-05-2007 06:54
Реконструкция требюше близ развалин средневекового замка Роденпойс (Ропажи) в Латвии.


Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 11-09-2007 05:20
Гиро П.
Осадное искусство у римлян. http://www.ancientrome.ru/publik/giro/giro13-4.htm


Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 05-04-2008 03:27
Дом Инвалидов. Пушки (фото) http://users.livejournal.com/_apr_/19607.html

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 09-04-2008 03:57
Пушка эта сделана португальцами, чтобы защитить форт в Малакке, после падения Малакки в 1641 году перевезена голландцами в Батавию. Там она стояла на бастионе старого замка, контролируя гавань, пока замок не был разрушен в 1809 году.

Местная легенда утверждает, что никто пушку не отливал, в неё превратился министр, местный аналог Федота-стрельца, которому король приказал найти такую пушку под страхом смерти. Вместо поисков министр заперся с женой у себя дома, помедитировал, а потом там нашли две пушки. Гвозди бы делать из этих людей.

Пушка имеет надпись “EX ME IPSA RENATA SUM” — намёк на то, что она перелита из более старой, но по некоторым данным она отлита аж из 16 маленьких пушек. 3,5 тонны железа, да.

Что касается жеста на конце пушки, то это индонезийский символ совместной жизни. Поэтому бесплодные женщины имели обычай раскладывать вокруг пушки цветы, а потом на неё садиться. Считается, что это верный способ скоро забеременеть (тема причин мужской любви к огнестрелу раскрыта, я считаю). В качестве борьбы с этим суеверием власти одно время убирали пушку в закрытое помещение музея, но теперь она снова стоит на индонезийском солнышке.

http://antoin.livejournal.com/767721.html


великий магистр
Группа: Участники
Сообщений: 560
Добавлено: 12-04-2008 14:13
Осадные технологии монголов http://www.xlegio.ru/armies/khrapachevsky/mongolian_siege_technologies.htm

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 02-05-2008 04:32
Еще об осадах Древнего мира http://www.ancientcoins.narod.ru/books3/piter9.htm

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 17-05-2008 03:14
Не то чтобы я как-то увлекался войнами 20-го века, но Kaiser Wilhelm Geschütz — это нечто вне временных рамок, чистой воды стимпанк в действии (хотя русский царь-танк ещё стимпанковей). Тем более, что вся эта Пушка окружена легендами (её же даже не нашли потом союзники при наступлении.

Живо представляю, как родилась эта легенда. Глубоко в лесу Крепи-Фурдрэн, умытом росой утреннего тумана, послышалось лягзанье. С помощью системы кранов моряки перемещали и заряжали огромный снаряд в непонятную пока громадину. Затем колоссальный ствол, более ста футов длиной, начал медленно подниматься в небо, как мачта гигантского Летучего Голландца. «Убивай, убивай, убивай, делай свою работу, Жанетта!» — сказал тогда один из артиллеристов. По телефону приходит приказ — и пушка делает оглушительный выстрел, целясь на расстояние в 130 километров — в Париж. Ещё 30 тяжёлых артиллерийских батарей стреляют одновременно с ней, для маскировки Пушки Кайзера.
Так в 7:09 утра 23 марта 1918 года залп взлетает в небо. Один снаряд оставляет остальные позади, врывается в льдистую стратосферу на скорости 2 километра в секунду, а через 176 секунд появляется в небе над Парижем и обрушивается на город...

И таких снарядов всего было выпущено 367 штук, а в город попало 183. Конечно, много разрушений они не произвели (256 убитых, 620 раненых) и были большой тратой ресурсов, зато можно представить, какой эффект это оказывало на мораль французов. Повезло немцам, что тогда ещё можно было использовать подобные пушки, слишком уязвимые для более современной авиации.
Каждый выстрел так портил канал ствола, что все снаряды были пронумерованы в сторону постепенного увеличения диаметра и загонялись строго по очереди, как бильярдные шары. Кроме того, при заряжании следующего снаряда делались соответствующие замеры, и добавлялось необходимое количество взрывчатого вещества (немецкий орднунг во всей красе). Первоначальный калибр был 210 мм, но после 65 выстрелов ствол отправили обратно на завод Круппа, рассверлили под 240 мм и подготовили новую партию снарядов.

Хотя настоящие «Большие Берты» — это совсем другое, к этой пушке название подходило гораздо лучше.
Дополнительно на английском: отчёт о пушке американского посла в Париже и отрывок из английской прессы.

http://antoin.livejournal.com/775109.html


Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 04-11-2008 05:45
В истории артиллерии мне очень нравится эпизод 1452 года, показавший, что с византийским коварством может сравниться только их же скупость. Связан он с оружейником по имени Урбан, венгром или трансильванским румыном. Он был одним из искуснейших литейщиков своего времени и знал пороховое дело, чуть ли не лучше всех современников. Поскольку в то время султан Мехмед II готовил захват Константинополя, Урбан, не имея другого имущества кроме знаний и умелых рук, предложил свои услуги византийскому базилевсу Константину XI. Казалось бы — уникальный мастер, сам пришёл, теперь не упустите! Но византийцы сильно пожадничали и платили Урбану какие-то совсем смешные деньги, да ещё и нерегулярно. Что ж, тогда Урбан, напрасно прождав около года, сделал абсолютно правильный шаг: он прощупал желание мусульман заплатить за его работу (и знание константинопольских укреплений) и как только получил одобрение султана, то сразу послал скупердяев-ромеев куда подальше.

Мехмед вознаградил Урбана так щедро, что превзошёл все ожидания скромного оружейника. Взамен блистательный султан хотел одного: инструмент для прободения кожуры сгнившего плода, сиречь пушку, которая обратит в прах стены Константинополя. И Урбан с честью выполнил эту задачу, сделав пушку невиданного тогда размера. Он усовершенствовал процесс отливки, подобрал подходящий сплав меди с оловом и представил заказчику гигантскую бомбарду, состоящую из двух свинчивающихся частей. Султан восхитился. Он тут же поставил пушку над Босфором и объявил, что больше никто не может проплыть там без его разрешения. Какие-то венецианцы не поверили — пушкари удачным выстрелом утопили их корабль. Обиженный султан приказал обезглавить выловленную из воды команду, а капитана посадить на кол.

Потом Мехмед попросил у Урбана ещё более крутую пушку. В января 1453 года она была готова. Ствол длиной в 8 метров мог пустить ядро весом около семисот килограмм и диаметром около 75 сантиметров, правда, всего на милю, и не более семи раз в сутки, но султану этого хватало. 12 апреля этот монстр и другие пушки Урбана (всего у султана было около 70 орудий разного калибра) начали равнять с землёй стены заносчивого Константинополя, обречённого благодаря многим своим порокам, и в том числе жадности в зарплате всего лишь одному оружейнику. До счастливого дня, когда Византийская Империя была окончательно раздавлена, оставалось совсем немного...

http://antoin.livejournal.com/794496.html

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 25-10-2009 02:52
«Шары, которые взрываются, делаются полыми из металла, стекла или глины... и обычно называются гранатами. Но огненные горшки и шары, которые можно метать человеческой рукой... могут быть сделаны из гончарной глины, с отверстиями, в которых можно укрепить запальный шнур, и если бросить их о что-то твёрдое, то они разобьются, шнур подожжёт порох, и разлетятся куски (или пистолетные пули), привязанные к ним» (Robert Norton, «The Gunner», 1628)

«Есть также разные виды гранат, одни взрываются и от них разлетается множество кусков во все стороны, как например от медных шаров и глиняных горшков, которые, будучи покрытыми расчетверёнными пулями, слепленными смолой, и наполненными хорошим порохом, в толпе людей производят невероятную бойню; другие могут гореть под водой и не гаснут, пока не выгорят полностью;... другие, наполненные почти одним только маслом, будучи разбитыми о любую вещь, сделанную из сухого дерева, воспламенятся от жара солнца, если оно ярко светит...» (Captain John Smith, «Seaman's Grammar», 1627).

«Огненные Горшки и Шары, которые человек может бросать руками, можно делать из гончарной глины, с отверстиями для запальных шнуров; если они ударяются о твёрдую вещь, то разбиваются, и шнур поджигает порох, и прикреплённая там связка половинок мушкетных пуль... наносит большой вред. ...Они состоят из пороха, селитры, серы, нашатыря, взятых по фунту, и четырёх унций камфорена, всё следует истолочь и хорошо смешать, добавить горячую смолу, льняное масло или масло селитры, для проверки зажечь небольшое количество, и если смесь горит слишком медленно, добавьте больше пороха, а если слишком быстро, добавьте больше масла или канифоли, и вот вы можете это использовать». (John Seller, «The Sea-Gunner», London, 1691).

«Глиняные бутыли круглой формы... наполовину или чуть больше наполняют порохом-серпентином, добавляют свиной навоз, нефть, серу, селитру двойной очистки, очищенный спирт, смолу...» (Robert Ward, «Animadversions of Warre», 1639). — это были «гранаты-вонючки», которые по словам Смита «будут гореть и дымить, источая самый дурнопахнущий и ядовитый дым», и Селлер советует «бросать их между палуб, чтобы они были великим раздражением для врага».

«Как только фитили «вонючих горшков» зажигают, горшки немедленно бросают на палубу врага, где они взрываются и горят, производя невыносимую вонь и дым, наполняя палубу суматохой и беспорядком. Среди смятения, вызванного этим дьявольским аппаратусом, абордажная команда идёт в атаку на противника с клинками в руках под прикрытием дыма...» (Falconer's Marine Dictionary, 1771). И там же: «Французские моряки после абордажа попали под очень сильный огонь мушкетов и кухорнов [маленьких гаубиц калибром 4 2/3 дюйма], заряженных гранатами, и можно было видеть сцену ужасающего кровопролития...»

http://antoin.livejournal.com/827387.html

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 16-12-2009 03:33
Французская 370-мм гаубица М 1915, изготовленная фирмой Schneider и использовавшаяся немцами в качестве береговой артиллерии, захвачена американцами, 1944 год.

Для подготовки огневой позиции для 370-мм железнодорожной артиллерийской установки требовалось около 10 часов, через 20 минут после подачи установки на огневую позицию она могла открыть огонь.

Фирмы Schneider и Batignolles выпустили большую серию 370-мм гаубиц М 1915 на железнодорожных транспортерах. К 1940 году в составе французской железнодорожной артиллерии сохранилось 7 таких установок. После «блицкрига» 3 установки поступили на вооружение батареи № 695 (Е) железнодорожной артиллерии Вермахта, а батарея № 711 (Е) получила 2 установки. Они имели немецкое обозначение 37 см Haubitze (Е) 711 (f).

Тактико-технические характеристики:

Калибр, мм..............................................................................370

Длина ствола, калибров........................................................26,6

В сражениях Первой мировой войны выяснилось, что для разрушения вражеских оборонительных сооружений в ходе артиллерийской подготовки наступления требуется в первую очередь не дальнобойные пушки, а орудия навесного огня — гаубицы и мортиры, обладающие меньшей дальностью стрельбы, но способные обрушить на противника гораздо более мощные снаряды, чем пушки той же массы.

В связи с тем, что на вооружении и в арсеналах армии и флота Франции гаубицы крупного калибра практически отсутствовали, было принято решение превратить имеющиеся пушечные стволы в гаубичные. Для этого длину ствола уменьшили, а канал ствола рассверливали до следующего стандартного калибра (последнее делалось для использования имеющихся запасов более мощных снарядов).

Таким образом было получена и 370-мм гаубица М 1915: ствол 305-мм морской пушки длиной 49,6 калибра обрезали до длины 26,6 калибра, а канал ствола рассверлили до 370 мм. Благодаря этому вновь полученное орудие могло стрелять имеющимися фугасными снарядами массой 516,0 кг (начальная скорость 535 м/с, дальность стрельбы 16 400 м) и 710,0 кг (начальная скорость 475,м/с, дальность стрельбы 14 600 м). Снаряды несли огромные заряды взрывчатки, так что после обстрела ими позиции противника превращались в безжизненный «Лунный ландшафт».

http://warsh.livejournal.com/4366975.html

великий магистр
Группа: Участники
Сообщений: 3391
Добавлено: 15-05-2010 19:42
И весили они по 1400 тонн, и стреляли снарядами по 7 тонн, и прицельно били по объектам за 40км, и имели по 1200 человек экипажа и целый зенитный полк для воздушной охраны. Это были самые большие орудия в мире.
А называли эту парочку: Густав и Дора. (Еще фото)
Это чудо инженерной мысли полностью проявило свою мощь, к счастью, всего один раз - при осаде Севастополя. http://dirty.ru/comments/276061/#new

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 29-06-2010 03:51
Залп немецких шестиствольных реактивных минометов Nebelwerfer. За характерный звук, издаваемый снарядами, получил у советских солдат прозвище «ишак». Другое разговорное название — «Ванюша» по аналогии с разговорным же названием «Катюша».

Реактивный миномёт «Nebelwerfer 41» имел шесть 150-мм стволов и стрелял 39-килограммовыми снарядами на расстояние 6,8 км. Более поздняя версия, «Nebelwerfer 42», имела пять 210-мм стволов. Для неё применялись значительно более тяжёлые 210-мм снаряды весом 113 кг, дальность стрельбы которыми составляла 8 км.

Кроме того, «Nebelwerfer 42» оснащался съёмными направляющими для снарядов калибра 150 мм от «Nebelwerfer 41», которые монтировались внутри стволов. Оба миномёта устанавливались на лёгком двухколёсном лафете.

После наведения миномёта на цель расчёт уходил в расположенное рядом укрытие. Запуск производился дистанционно, по проводам от аккумулятора. Залп продолжался около 10 секунд. Оставленный снарядами дымовой след был превосходным ориентиром для артиллерии противника, поэтому расчёту требовалось как можно скорее сменить позицию. Но вследствие того, что на советском фронте «Nebelwerfer» использовался совместно со штатной тяжелой артиллерией, гаубицами и пушками, то такой нужды в скором укрытии не требовалось, вплоть до 1943 года.

Основным недостатком миномёта на поздних этапах войны стала низкая мобильность, из-за которой он мог стать добычей для вражеской авиации.

http://warsh.livejournal.com/4724481.html

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 20-10-2010 04:12
Люди очень быстро заметили, что чем артиллерийские орудия больше, тем более смертоносной силой они обладают. Вот они и принялись создавать эти орудия все более и более крупнокалиберными и тяжелыми. Ну а какая же из пушек была самая большая?

Эпоха гигантских бомбард

Период в истории с 1360 по 1460 год справедливо получил название, хотя и неофициальное, "эпоха гигантских бомбард" - то есть орудий, сделанных из кованых продольных железных полос, скрепленных друг с другом и укрепленных снаружи поперечными, также железными, обручами, из-за чего они походили на вытянутые в длину бочки. Лафет у них представлял собой простой деревянный короб, а то и того не было. Тогда ствол укладывали на земляную насыпь, а позади него для упора возводили каменную стенку или забивали в землю заостренные бревна. Калибры у них с самого начала были просто чудовищными.

Например, мортира "Пумхард" (Военно-исторический музей, Вена), изготовленная в начале XV века, уже имела калибр 890 мм, то есть почти столько же, сколько и московская знаменитая Царь-пушка, отлитая Андреем Чоховым полтора века спустя Еще одна бомбарда конца XV века, имевшая калибр 584 мм, была изготовлена уже посредством литья, а увидеть ее можно в Военном музее в Париже.

Восток не отставал от европейцев. В частности, турки во время осады Константинополя в 1453 году использовали огромное орудие, изготовленное литейщиком Урбаном. Калибр пушки составлял 610 мм. На позицию это чудовище доставляли 60 быков и 100 человек прислуги.

Кстати, литые орудия появились чуть ли не одновременно с коваными, но довольно долго ни те ни другие свои позиции друг другу не уступали. Например, еще в 1394 году во Франкфурте-на-Майне была отлита пушка, калибром ровно 500 мм, причем стоила она столько же, сколько и стадо из 442 коров, а один ее выстрел оценивали в 9 коров, если продолжать считать в "живом весе"!

Впрочем, самой огромной пушкой в средние века стала отнюдь не эта бомбарда и даже не творение Андрея Чохова, каким бы впечатляющим оно не казалось, а орудие индийского раджи Гопола из Танжура. Желая увековечить память о себе каким-нибудь величественным делом он приказал отлить пушку, которая не имела бы себе равных. Изготовленная в 1670 году, пушка-колосс имела в длину 7,3 м, что на два метра больше Царь-пушки, хотя своим калибром она все же уступала российской.

Орудия-колумбиады

Гражданская война в США между северными и южными штатами самым серьезным образом способствовала появлению как новых видов вооружения - бронированные суда и бронепоезда, так и созданию средств борьбы с ними. Прежде всего это были тяжелые гладкоствольные пушки-колумбиады, названные в честь одного из первых орудий этого типа. Одно из таких орудий - колумбиада Родмена, изготовленная в 1863 году, имела ствол калибром 381 мм, а вес ее достигал 22,6 т!

Чудовищные пушки на воде и на суше

После колумбиад совершенно чудовищные орудия и по калибру и по размерам ствола появились на море.

Например,в 1880 году на английском броненосце "Бенбоу" были установлены орудия калибра 412 мм и весом 111 тонн! Еще более впечатляющие орудия этого типа были отлиты на Мотовилихинском заводе в Перми. Имея калибр 508 мм, пушка должна была стрелять (и стреляла!) ядрами весом 500 кг! А уже в годы Первой мировой войны не только на кораблях, но также и на сухопутном театре военных действий появились 400-мм (Франция) и 420-мм (Германия) артиллерийские установки, причем у немцев это были буксируемые мортиры типа "Большая Берта", а у французов - орудие на специальном железнодорожном лафете. Вес снарядов "Большой Берты" достигал 810 кг, а снарядов французского орудия - 900! Интересно, что на флоте максимальный калибр у морских орудий так и не превысил 460 мм, в то время как для сухопутных орудий оказалось, что это не предел!

Сухопутные суперпушки

Наиболее "малокалиберными" среди сухопутных орудий-монстров были советские установки СМ-54 (2АЗ) - нарезная 406-мм самоходная пушка для стрельбы ядерными боеприпасами "Конденсатор" и 420-мм самоходный "атомный" миномет 2Б2 "Ока". Вес пушки составлял 64 тонны, а вес снаряда - 570 кг, при максимальной дальности стрельбы в 25,6 км!

В 1957 году эти машины были показаны на военном параде на Красной площади и в буквальном смысле этого слова повергли в шок как иностранных военных атташе и журналистов, так и наших отечественных обывателей. Потом даже говорили и писали, что показанные на параде машины это не более чем бутафория, рассчитанная на устрашающий эффект, но тем не менее это были вполне реальные машины, выпущенные, правда, в количестве четырех экземпляров.

Более крупнокалиберными были ранние германские самоходные мортиры "Карл". Созданные накануне Второй мировой войны, эти установки имели вначале калибр 600 мм, но после выработки ресурса стволов на них были поставлены стволы меньшие по диаметру - 510 мм. Применяли их под Севастополем и под Варшавой, однако без особого успеха. Одна трофейная САУ "Карл" сохранилась до сих пор и находится в Музее бронетанковой техники в Кубинке.

Та же фирма "Крупп", что создала САУ "Карл", выпустила и совершенно фантастическую суперпушку "Дора" на железнодорожном ходу общим весом 1350 т, а ее калибр составлял... 800 мм! Фугасный снаряд к "Доре" весил 4,8 т, а бетонобойный - 7,1 т. При дальности стрельбы от 38 до 47 км такой снаряд мог пробить стальную бронеплиту толщиной до 1 м, 8 м железобетона плюс слой земли до 32 м толщиной!

Вот только для транспортировки "Доры" требовалось целых четыре железнодорожных колеи, перемещали ее сразу два дизельных локомотива, а обслуживали 1420 человек. Всего же работу орудия на позиции под тем же Севастополем обеспечивали 4370 человек, что никак не соответствовало более чем скромным результатам ее стрельбы. "Дора" сделала около 50 выстрелов, после чего ствол пришел в негодность, и из-под Севастополя ее увезли. Орудие с новым стволом германское командование планировало перебросить под Ленинград, но сделать этого немцы не успели. Позже гитлеровцы "Дору" взорвали, чтобы она не попала в руки врагов рейха.

Такой большой "Маленький Давид"

Переплюнула "Дору" 914-мм американская мортира "Маленький Давид". Создавалась она в качестве устройства для испытания крупнокалиберных авиационных бомб, в целях экономии авиационного горючего и ресурса авиамоторов самолетов-испытателей, но в 1944 году ее решили переделать в средство для уничтожения японских укреплений в случае высадки на Японских островах. Масса полностью собранного орудия оказалась относительно небольшой - всего 82,8 т, но вот на ее установку на позиции затрачивалось 12 часов! Заряжался "Маленький Давид" с дула, как и миномет. Но поскольку снаряд к нему весил 1690 кг, то делать это приходилось при помощи специального подъемного крана!

Проект был закрыт в 1946 году, так как показал свою полную бесперспективность, однако и сама эта мортира и один снаряд к ней сохранились, и сегодня их можно увидеть на открытой площадке в музее Абердинского полигона в США.

А самыми крупнокалиберными гладкоствольными орудиями считаются сооруженные в 1856 году береговые мортиры Маллета, имевшие калибр 920 мм. Вес мортиры достигал 50 тонн, а стреляла она ядром, весившим 1250 кг. Оба орудия успешно прошли испытания, однако распространения не получили, поскольку оказались слишком уж громоздкими.

http://p-i-f.livejournal.com/1777414.html

великий магистр
Группа: Участники
Сообщений: 3391
Добавлено: 07-02-2011 11:38
На фотографии представлена самая дальнобойная пушка, она же «Труба кайзера Вильгельма» (нем. Kaiser-Wilhelm-Rohr) и «Колоссаль» (нем. Kolossal). Разрабатывалась как морская пушка. Создана для обстрела Парижа с больших расстояний. Первый выстрел по Парижу "Парижская пушка" произвела в 7 часов 18 минут 21 марта 1918 г. Ей было суждено воевать лишь до августа этого же года.
Чрезмерно удлиненный, но относительно тонкий ствол. весом 138 т прогибался от собственной тяжести. Его даже пришлось поддерживать стальными тросами. После каждого выстрела он колебался 2—3 минуты По окончании стрельб даже приходилось снимать его с помощью козловых кранов и выпрямлять.
Что касается калибра, то у “Парижской пушки” была одна интересная особенность. Каждый выстрел “стирал” металл с внутренней части ствола, и калибр становился чуть-чуть больше. Если сразу после изготовления калибр суперпушки был 210 мм, то после стрельб увеличился до 240 мм. Зная это, практичные немцы изготовили номерные снаряды — от 1 до 65, каждый из которых был слегка крупнее предыдущего. Их следовало выпускать в строгой последовательности, а после 65-го — менять ствол.
После начала мощного наступления войск Антанты в августе 1918 немцы уничтожили “Парижскую пушку”, чтобы она не досталась врагу. От нее уцелело лишь несколько запчастей, найденных американцами около Шато-Терри.
Снаряды “Парижской пушки” были первым рукотворным объектом, поднявшимся в стратосферу планеты. Этот успех будет повторен лишь в 1942 году немецкой ракетой V-2.
Идея развития сверхдальнобойных орудий имеет свое продолжение. Но это уже совершенно другая история. http://dirty.ru/comments/304189/#new

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 30-08-2011 05:08
Пушечный мастер Ивана Грозного литвин Богдан

Помимо итальянских и немецких мастеров, трудившихся за приличное жалование на Пушечном дворе во второй половине XVI в, следует отметить еще одного талантливого мастер Богдана, родом с Литвы (ВКЛ). Известна его крупная пищаль 1555 г., в описях Пушкарского приказа она значится так: "Пищаль медная литовского литья, прозвание ей «Дедок», ядром 19 гривенок, длина 5 аршин без одиннадцати вершок, на ней у казны герб, а в гербе рыба с коруною, повыше герба подпись по латыни: «тысяча пятьсот пятьдесят четвертого», на ней…подпись русским письмом: «русский мастер Богдан".
В Россию он перебежал, очевидно, накануне истечения перемирия с Великим Княжеством Литовским. Он вместе с другими литейщиками стал готовить "огнестрельной наряд" к походу на Полоцк.
По мнению С.Н. Богатырева, полоцкая кампания сопровождалась интенсивной пропагандой символов, выраженная в том, что отлитые накануне похода царские орудия несли изображение двуглавого орла; до этого, по его словам, «такая символика на русских орудиях не появлялась». Данный вывод видится слишком категоричным. Дело в том, что на одной сохранившейся 6-фунтовой пищали 1562/63 г. мастера Богдана, действительно, присутствует вылитый двуглавый орел и надпись: «Иоан, Божией милостию царь и великий князь всея Руссии в лето 7071»:

Указаний на то, что на остальных пушках к этому времени (т.е. к 1562 г.) были гербы, нет. Появление двуглавого орла на стволе 6-фунтового орудия мастера Богдана, как мы считаем, связано не с пропагандой династических символов, а с традицией и личной практикой этого литейщика: работая ранее в Литве, он всегда отливал на стволах государственные гербы. Кроме того, на последующих орудиях 1563-1581 гг. изображение двуглавого орла редко где присутствует. Исключение составляют небольшие пищали А.Чохова и Пятого.
Было бы заманчиво считать, что перед нами – единственно сохранившееся орудие Полоцкого похода. Однако, на наш взгляд, это скорее гипотетическое предположение, нежели утверждение. Нет никаких свидетельств участия указанной пищали в кампании 1563 г. Иван Грозный приказал готовиться к походу на Полоцк в ноябре 1562 г., а 23 декабря уже началось движение армии. Вряд ли за месяц-два (7071 г. - это либо период с 1 сентября по 31 декабря 1562) мастер смог сделать «образец», отлить, очистить, подготовить и испытать орудие. Подобных пищалей в XVI в. было множество, они составляли значительную часть артиллерийского парка как в походах, так и в городах. Поэтому правильнее будет сказать, что Полоцк обстреливали полуторные пищали, похожие по конструктивным параметрам на орудие Богдана.
На московском пушечном дворе Богдан отлил большое количество средних и мелких пищалей (по описям я насчитал еще восемь пищалей калибром в 6 фунтов и длиной ствола ок.4 аршинов), известных нам по описям Смоленска и Соловецкого монастыря, и оставил после себя плеяду учеников, один из которых по имени Пятой упомянут в 1671 г. на старом орудии из смоленского арсенала.
И вот недавно нашлось еще два ствола этого мастера
7 лет назад вышла статья статья Е.Врублевской «Стволы орудий с корабля «Солен» в коллекции Гданьского центрального морского музея». Речь в ней идет об исследовании остатков шведского военного корабля «Солен», затонувшего во время битвы с польской эскадрой под Оливой в ноябре 1627 года. С этого корабля было поднято 20 орудий разного калибра. Большинство найденных пушечных стволов шведского производства, но кроме этого, на корабле были обнаружены две польские и две русские, вероятно трофейные, пушки. по поводу русских стволов Е.Врублевская замечает:
"Один из них сохранился в хорошем состоянии, другой – в среднем. По своей форме они ничем не отличаются, у них нет шиповых и нижних зажимов. Интересно то, что оба орудийных ствола, единственные из всей коллекции, имеют следы отливных форм на днище (четыре углубления). На их поверхности литейщик оставил подлинный эпиграфический материал в виде помещенной в нижней части надписи, выполненной кириллицей: ДЕЛАЛ БОГДАН. Эта надпись однозначно указывает исполнителя этих двух стволов орудий

http://ru-history.livejournal.com/3108669.html

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 16-12-2011 09:27
Немецкое сверхтяжелое орудие «Дора» (калибр 800 мм, вес 1350 тонн) на позиции под Бахчисараем.1942 год. «Дора» строилась для прорыва линии Мажино.
Орудие использовалось при штурме Севастополя для разрушения оборонительных укреплений, но из-за удаленности (максимальная дальность стрельбы 35–45 км) позиции от целей огонь был неэффективным. При 48 выстрелах семитонными снарядами было зафиксировано лишь одно удачное попадание, вызвавшее взрыв склада боеприпасов на северном берегу бухты Северной, находившегося на глубине 27 м.

http://warsh.livejournal.com/5679036.html

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 04-07-2014 11:55
Про полевую артилерию.

"Cуществует версия, что у английской армии было около 100 "рибальдов", размещенных на повозках сразу за строем лучников – маленьких кувшинообразных пушек, стреляющих небольшими стрелами типа арбалетных. Они были неточными и имели малую дальность стрельбы, но огнем и шумом вызывали замешательство и страх, особенно у лошадей. Было и несколько более тяжелых картечниц. Согласно T.F. Tout, "Firearms in England in the Fourteenth Century", 1934, именно столько было заказано Эдуардом перед походом 1346 г., хотя и не факт, что все они сопровождали его армию. По утверждению Фруассара, "рибальд" (по-французски "рибодекен") – это 3 или 4 пушечных ствола, установленных на одной повозке, но ко времени, когда он писал свою хронику (1361 г.) артиллерия сделала большой шаг вперед; впрочем, этими стволами могли быть как раз "кувшинообразные стрелометы".

По другим источникам у англичан было только 2 (по одному из списков хроники Фруассара) или 3 (по "Большим французским хроникам") пушки, и эти скромные цифры представляются более вероятными. Английский король уже несколько лет (минимум с 1333 г.) экспериментировал с подобными устройствами, но в полевых сражениях они раньше никогда не применялись."
Из статьи
БИТВА ПРИ КРЕСИ (1346 г.) И ВОЕННОЕ ДЕЛО НАЧАЛА СТОЛЕТНЕЙ ВОЙНЫ
Дмитрий Уваров

http://viktorgrun.livejournal.com/97569.html

Великий магистр
Группа: Администраторы
Сообщений: 30442
Добавлено: 13-12-2014 02:54
В 1936 году перед Адольфом Гитлером встала проблема преодоления французской линии обороны Мажино, 400-километровой защитной линии, состоящей из укрепленных бункеров, оборонительных сооружений, пулеметных гнезд и артиллерийских точек.

Благодаря этому линия обороны Мажино, помимо немалой протяженности, обеспечивала глубину обороны в 100 километров. Посетив в 1936 году машиностроительный завод компании Friedrich Krupp A.G., Гитлер приказал разработать оружие, способное разрушать долговременные укрепления, что должно было помочь преодолеть линию Мажино. В 1937 году инженеры компании Крупп закончили разработку этого оружия, а в 1941 году было создано два экземпляра оружия, 800-мм пушек "Дора" и "Толстый Густав".

Орудие "Толстый Густав" весило 1344 тонны и для передвижения его по железнодорожным путям требовался демонтаж некоторых частей. Орудие высотой с четырехэтажный дом, имело ширину 6 метров и длину 42 метра. Обслуживание орудия "Толстый Густав" занималась команда в 500 человек под командованием высокопоставленного армейского чина. Команде требовалось почти три дня времени, что бы подготовить орудие к стрельбе.

http://foto-history.livejournal.com/6494980.html

Страницы: 1  ответить новая тема
Раздел:
средневековые замки / исторические вопросы / Осады и осадные устройства + артиллерия

KXK.RU
